Simple Network Management Protocol (SNMP) : sebuah protokol jaringan yang digunakan untuk memanajemen dan memonitoring perangkat jaringan yang terhubung ke internet.

Common Management Information Protocol (CMIP) : Sebuah protokol manajemen jaringan yang dibangun di atas model komunikasi interkoneksi sistem terbuka (OSI)

Utilitas Ping : digunakan untuk melakukan pengecekan status komputer pada jaringan berbasis teknologi internet atau TCP/IP, kita juga dapat mengetahui kecepatan koneksi internet, menstabilkan koneksi internet, dan masih banyak lagi.

Traceroute : Traceruote adalah alat yang berguna, yang berguna untuk memahami jika terjadi masalah dalam jaringan, dan untuk mendapatkan data secara rinci dari internet itu sendiri.

TCP/dump : sebuah alat atau tool packet sniffing dan packet analyzing untuk Sistem Administrator tujuannya memecahkan masalah konektivitas di Linux.

Management Information Base : kumpulan data-data informasi manajemen yang diorganisasikan dalam sebuah struktur data.

Operation Support System (OSS) : istem yang mengacu pada melakukan manajemen, persediaan, teknik, perencanaan, dan fungsi perbaikan untuk jaringan layanan telekomunika

Definisi Manajemen Jaringan

Manajemen jaringan dapat dilihat sebagai struktur yang terdiri dari beberapa lapisan:

1) Business Management : Manajemen aspek bisnis jaringan. Contoh manajemen anggaran/ sumber daya, perencanaan, dan kesepakatan.

2) Service Management : Manajemen pengiriman layanan kepada pengguna— misalnya, untuk penyedia layanan, ini akan mencakup manajemen bandwidth akses, penyimpanan data, dan pengiriman aplikasi.

3) Network Management: Manajemen semua perangkat jaringan di seluruh jaringan

4) Element Management: Manajemen kumpulan perangkat jaringan serupa. Contoh router akses atau sistem manajemen pelanggan.

5) Network-Element Management : Manajemen jaringan individu perangkat. Contoh satu router, sakelar, atau hub

Manajemen jaringan dapat dibagi menjadi 2 fungsi dasar : transportasi informasi manajemen di seluruh sistem, dan manajemen elemen informasi NM

Mekanisme Manajemen Jaringan

A. Mekanisme Perutean

→ Pemantauan adalah memperoleh nilai untuk karakteristik ujung ke ujung, per tautan, dan per elemen.

→ Proses pemantauan melibatkan pengumpulan data tentang karakteristik yang diinginkan, memproses sebagian atau semua data ini, menampilkan data (yang diproses), dan mengarsipkan sebagian data ini

Monitoring for Event Notification

❖ Merupakan sesuatu yang terjadi dalam jaringan yang patut diperhatikan. Ini mungkin masalah atau kegagalan dalam perangkat jaringan, di seluruh jaringan, atau ketika karakteristik melewati nilai ambang batas.

❖ Ini seperti informasi bagi pengguna, melewati nilai ambang batas. Ini mungkin hanya sesuatu yang bersifat informasi bagi pengguna, administrator, atau manajer, seperti pemberitahuan peningkatan versi ❖ Peristiwa dapat dicatat dalam file log, pada layar, atau dengan mengeluarkan alarm, tergantung pada tingkat prioritas peristiwa

Monitoring for Trend Analysis and Planning

❖ Analisis tren menggunakan data manajemen jaringan untuk menentukan perilaku atau tren jaringan jangka panjang. Ini berguna dalam merencanakan pertumbuhan jaringan di masa depan.

B. Mekanisme Instrumen

→ Instrumenasi adalah seperangkat alat dan utilitas yang diperlukan untuk memantau dan menyelidiki jaringan untuk manajemen data

→ Mekanisme instrumentasi termasuk akses ke jaringan manajemen data melalui SNMP, alat pemantauan, dan akses langsung.

→ Instrumentasi dapat digabungkan dengan pemantauan, tampilan, pemrosesan. dan penyimpanan untuk membentuk sistem manajemen yang lengkap

→ Alat pemantauan termasuk utilitas seperti ping, Traceroute, dan TCPdump, sedangkan mekanisme akses langsung termasuk telnet, FTP, TFTP, dan koneksi melalui port konsol

Addressing (pengalamatan) : menetapkan pengenal local atau global, pribadi atau public, sementara atau tetap, ke perangkat

Routing (perutean) : keterjangkauan didalam dan di antara jaringan dan kemudian menerapkan informasi keterjangkauan ini untuk meneruskan paket IP ke tujuan mereka.

Network address : pengidentifikasi yamg digunakan untuk sementara atau terus-menerus menemukan perangkat di jaringan, untuk berkomunikasi dengan perangkat itu.

- Mekanisme Addresing

1) Classfull addresing

→ kumpulan kelas alamat (A, B, C, D, dan E), yang masing-masing mendukung ukuran jaringan maksimum yang berbeda.

→ Pengidentifikasi kelas di awal (oktet pertama) alamat menentukan kelasnya.

→ Alamat Kelas A ditunjukkan ketika bit pertama dari oktet pertama adalah 0 (alamat jaringan 1 hingga 127),

→ alamat Kelas B adalah ketika bit pertama adalah 1 dan bit kedua adalah 0 (alamat jaringan 128 hingga 191), dan

→ alamat Kelas C adalah ketika bit pertama adalah 1, bit kedua adalah 1, dan bit ketiga adalah 0 (alamat jaringan 192 sampai 223)

Pembagian kelas alamat IP

2) Subnetting

→ SubNetting adalah proses membagi sebuah network menjadi beberapa Sub-network.

→ Sebagai contoh, dalam sebuah jaringan lokal yang menggunakan alamat kelas B 172.16.0.0 terdapat 65.534 host address.

→ Efisiensi pengelolaan jaringan dapat ditingkatkan dengan cara melakukan subnetting terhadap network tersebut.

→ Alasan-alasan perlunya dibentuk subnetting antara lain :

• Memudahkan pengelolaan jaringan.

• Mereduksi traffic yang disebabkan oleh broadcast maupun benturan (collision).

• Membantu pengembangan jaringan ke jarak geografis yang lebih jauh (LAN ke MAN).

→ Pembentukan subnet dilakukan dengan cara mengambil beberapa bit pada bagian HostId untuk dijadikan SubnetId.

3) Variable-Length Subnetting

→ Variable-Length Subnetting : subnetting dimana beberapa variable-length subnet mask (VLSM) berada digunakan untuk subnet dengan ukuran berbeda

→ VLSM digunakan untuk meningkatkan ketersediaan subnet karena ukuran subnet dapat bervariasi.

4) Supernetting

→ Supernetting adalah menggabungkan alamat jaringan, dengan mengubah address mask untuk mengurangi jumlah bit yang dikenali sebagai jaringan.

→ Dengan mengurangi jumlah bit yang dikenali sebagai jaringan, kita pada dasarnya mengabaikan bagian dari alamat jaringan, yang menghasilkan agregasi alamat jaringan.

5) Private Addressing dan NAT

→ Private addressing : yang tidak dapat diiklankan dan diteruskan oleh jaringan perangkat dalam domain public.

→ IP Privat adalah sebuah alamat atau IP Address yang diberikan ke komputer atau laptop yang dan tidak terhubung ke jaringan internet. IP Privat akan berkomunikasi dan terhubung kejaringan internet melalui NAT. NAT sendiri biasanya dikonfigurasikan didalam router yang terhubung ke internet sebelum masuk ke jaringan lokal.

→ NAT memetakan alamat IP antara ruang publik dan pribadi.

- MEKANISME ROUTING

1) Menetapkan Arus Perutean

→ Menentukan aliran perutean dimulai dengan proses analisis aliran.

→ Ketika pengguna/client mengembangkan arus dalam spesifikasi aliran dan peta aliran, mereka membentuk dasar untuk merutekan arus. Karna arus lalu lintas adalah apa yang dirutekan melalui jaringan

→Proses pembentukan aliran perutean dalam jaringan terdiri dari

• Segmentasi jaringan menjadi area fungsional (functional area) dan kelompok kerja (workgroups)

• Mengidentifikasi batas antara area-area ini

• Kemudian membentuk hubungan antara batas dan aliran perutean

→ Functional are (FA) : kelompok dalam system yang memiliki fungsi serupa.

• Grup dapat terdiri dari user (workgroups), aplikasi, perangkat, atau bisa kombinasi ini, mereka dapat berbagi pekerjaan/tugas, lokasi fisik, atau fungsi serupa dalam jaringan (misalnya backbone routing)

→Workgroup (WG) : grup pengguna yang memiliki lokasi, aplikasi, dan persyaratan umum, atau yang termasyk dalam organisasi yang sama.

→Tujuan dari area fungsional : untuk menyederhanakan arsitektur routing. Mereka dapat melintasi batas-batas fisik, seperti kamar, lantai, dan bangunan. WG mirip dengan FA tetapi satu tingkat lebih rendah dalam hierarki.

2) Mengidentifikasi dan Mengklasifikasi Batas Perutean (Routing Bounderies)

→ Routing Bounderies : pemisah fisik atau logis dari jaringan, berdasarkan persyaratan untuk atau administrasi jaringan itu.

→ Batas fisik dapat diidentifikasi dengan LAN isolasi atau zona demiliterisasi (DMZ); antarmuka fisik pada peralatan jaringan; atau keamanan fisik. Batas logis dapat diidentifikasi oleh area fungsional, kelompok kerja, domain administratif, seperti sistem otonom (AS), dan domain manajemen perutean

→ contoh ini jaringan digunakan untuk memisahkan perusahaan AS dari ISP. Jaringan yang digunakan untuk memisahkan jaringan lain (menyediakan buffer di antara mereka) sering disebut ILAN (Isolation LAN).

→ Istilah lain untuk isolasi LAN adalah demiliterisasi. zona, atau DMZ. DMZ menunjukkan daerah penyangga antara dua faksidalam hal ini dua jaringan yang dipisahkan. Ini adalah batas keras yang umum, dan batas di mana EGP kemungkinan akan digunakan

→Batas lunak biasanya ditemukan dalam satu AS dan biasanya ditempatkan di persimpangan FA atau WG, seperti pada Gambar 6.14. Dalam gambar ini semua antarmuka antara area fungsional adalah batas lunak

→ Gambar diatas menunjukkan vatasan dan alur perutean untuk jaringan

→ Arus perutean adalah arus informasi perutean, yang dilewatkan di antara area fungsional dan juga di antara AS

→ Batas dan arus perutean penting untuk pengembangan arsitektur dan desain, karena arus perutean dapat dimanipulasi pada batas perutean

3) Memanipulasi Arus Perutean

→ Ada beberapa teknik untuk memanipulasi aliran perutean pada batas keras dan lunak.

o Dapat Menyediakan rute default melalui jaringan propagasi rute default.

o Dapat menggunakan penyaringan rute untuk menyembunyikan rute, dan

o Agregasi rute untuk menyederhanakan iklan.

→ Dapat mengembangkan hubungan peering antara jaringan atau AS melintasi batas. Dan dapat mengembangkan kebijakan perutean dan penegakan kebijakan

→ Rute Default : rute yang digunakan ketika tidak ada rute lain untuk tujuan tersebut. Propagasi rute default adalah teknik yang digunakan untuk menginformasikan jaringan (atau subnet atau FA) dari jalur default; propagasi dimulai pada titik keluar untuk jaringan.

→ Pemfilteran Rute : teknik menerapkan filter rute untuk menyembunyikan jaringan dari AS lainnya, atau untuk menambah, menghapus, atau memodifikasi rute dalam tabel perutean.

→ Agregasi Rute : teknik pertukaran informasi perutean antara AS, biasanya antara penyedia layanan dengan jaringan transit, dan antara jaringan pelanggan besar. Teknik ini biasanya digunakan pada batasan yang keras dan dapat mencakup informasi kebijakan

→ Kebijakan mengambil Tindakan serupa yang ada pada lalu lintas yang cocok dengan satu atau lebih parameter AS (contoh nomor AS atau daftar nomor dan metrik AS, waktu biaya)

- STRATEGI ADDRESING

1) Mengevaluasi Protokol Perutean

2) Memilih Dan Menerapkan Protocol Perutean

• Minimalkan jumlah protokol routing yang digunakan dalam jaringan. Dua harus menjadi jumlah maksimum protokol yang diizinkan, dengan hanya satu IGP.

• Mulailah dengan strategi perutean dan mekanisme/protokol perutean yang paling sederhana.

• Ketika kompleksitas dalam perutean dan pilihan protokol perutean meningkat, evaluasi kembali mempertimbangkan keputusan sebelumnya

1. KONSEP ALIRAN

→ Analisis aliran adalah proses mengkarakterisasi arus lalu lintas untuk jaringan: di mana mereka mungkin terjadi dan tingkat kinerja apa yang mereka perlukan

→ Lalu lintas jaringan adalah jumlah data yang melintasi jaringan pada titik waktu tertentu.

• Lalu lintas data terbuat dari paket data yang dikirim melalui jaringan. Lalu lintas jaringan memiliki aliran data melalui berbagai antarmuka, dan itulah sebabnya pemantauan lalu lintas ini juga disebut Analisis Aliran.

2. MODEL ALIRAN

1) Peer-to-Peer

→Peer-to-peer : suatu jaringan yang Menyusun dua computer atau lebih sekalligus.

→Jaringan ini menyatukan komputer server dan client dan keduanya tetap memiliki kedudukan yang sama.

→Model aliran ini juga dapat digunakan untuk menggambarkan aliran ketika semua pengguna dalam grup memerlukan akses yang sama satu sama lain untuk aplikasi .

→Selain aplikasi berbagi file dan akses jarak jauh yang sudah dijelaskan, ini juga bisa menjadi aplikasi multimedia, tele ∗services (misalnya, teleseminars, telelearning, teleconferencing), di mana salah satu peserta dapat mencari atau menenggelamkan data ke atau dari setiap peserta lain

→Model aliran ini juga dapat digunakan untuk menggambarkan aliran ketika semua pengguna dalam grup memerlukan akses yang sama satu sama lain untuk aplikasi .

2) Client - Server

→Setiap computer yang meminta layanan disebut sebagai client, sedangkan computer yang menyediakan layanan disebut sebagai server.

→Data yang diminta oleh client dapat diambil dari database pada sisi server yang sering disebut database server, seperi misalnya MySQL, PostgreSQL, Oracle, atau SQL Server.

→Model aliran ini adalah clientserver dimana alirannya asimetris dan terfokus secara hierarkis ke client.

→Model ini bersifat dua arah antara client dan server, dalam bentuk permintaan dan tanggapan.

→Client – server yaitu kemampuan untuk meminta layanan request data kepada computer lain

3) Hierarchical client-server

→Server dapat menyediakan fungsi yang sama atau yang berbeda.

→Misalnya, server aplikasi tiga tingkat berbasis Web dapat menjalankan aplikasi dan layanan Web pada perangkat yang sama saat menjalankan layanan database di perangkat lain. Dalam hal ini aliran antar server (aplikasi/Web dan database) sangat penting untuk operasi

4) Distributed-Computing

→ Karakteristik dalam aliran ini yaitu bahwa aliran dapat menjadi client-server tapi terbalik ke arah dan bahwa perangkat komputasi mungkin persyaratan kinerja yang ketat

→ Distributed-computing : model komputasi yang terkait erat dengan Sistem Terdistribusi, disebut sebagai beberapa sistem komputer yang terletak di berbagai tempat yang terhubung bersama melalui jaringan dan digunakan untuk menyelesaikan komputasi tingkat yang lebih tinggi tanpa harus menggunakan superkomputer yang mahal.

→ Model aliran komputasi terdistribusi berperilaku seperti system pemrosessan parallel yang disederhanakan.

→ Dimana setiap tugas dibagi lagi berdasarkan tingkat paralelisme dalam aplikasi dan topologi masalah, dantara beberapa perangkat komputasi

5) Flow Prioritization

→ Priorotas aliran : memberi peringkat aliran berdasarkan kepentingannya,

→ Beberapa prioritas umum meliputi:

❖ Tujuan bisnis dan dampak arus pada bisnis pelanggan

❖ Tujuan politik

❖ Satu atau lebih persyaratan kinerja aliran (bagian dari capacity, Delay, RMA, dan Kualitas layanan)

❖ Persyaratan keamanan untuk setiap aliran

❖ Jumlah pengguna, aplikasi, dan perangkat yang terdapat aliran

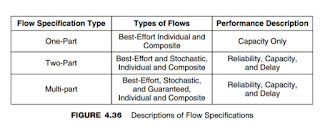

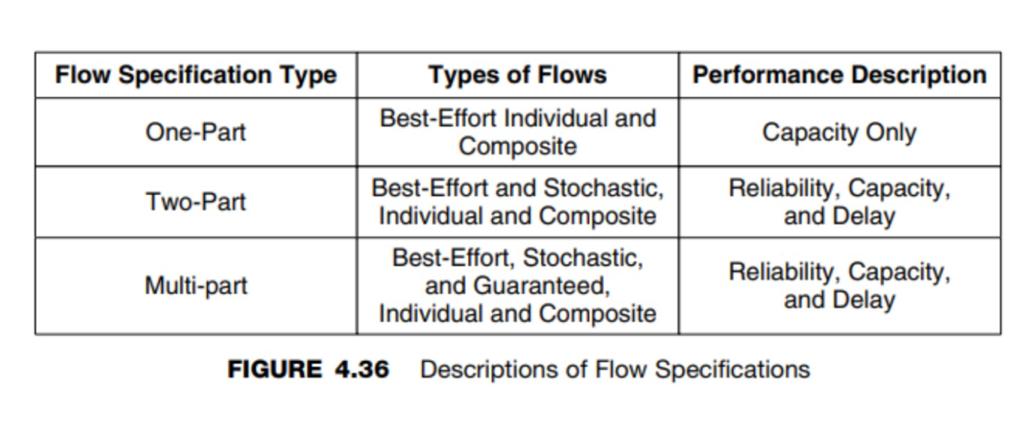

6) Spesifikasi Aliran

→ Jenis-jenis spesifikasi aliran atau flowspec:

1) One-part 2) Two-part 3) Multi-part

→ Setiap jenis flowspec memiliki tingkat detail yang berbeda, berdasarkan apakah aliran memiliki upaya terbaik, dapat diprediksi, dan / atau persyaratan yang dijamin

1) Spesifikasi aliran one-part

❖ Menggambarkan aliran yang hanya memiliki persyaratan upaya terbaik

2) Spesifikasi aliran two-part

❖ Menggambarkan aliran yang memiliki persyaratan yang dapat diprediksi dan dapat mencakup aliran yang memiliki persyaratan upaya terbaik

3) Spesifikasi multi-part

❖ Menjelaskan aliran yang memiliki persyaratan yang dijamin dan dapat mencakup aliran yang memiliki persyaratan yang dapat dipredksi dan upaya terbaik

- Menetukan Kondisi Awal

Penentuan target pekerjaan terdiri dari:

1) Multi-tier performance network

Biasanya mempunyai satu atau beberapa aplikasi, user/group, dan/atau perangkat baru yang membutuhkan kinerja yang signifikan lebih besar daripada kebutuhan kinerja yang lain pada jaringan. Sebagai hasilnya, ada threshold diantara kebutuhan kinerja low dan high untuk jeis jaringan ini. Biasanya, sejumlah kebutuhan kinerja yang tinggi ini mengendalikan bagaimana dan dimana kinerja diarsitekkan kedalam jaringan.

2) Single-tier performance network

Tidak mempunyai sejumlah aplikasi, user, atau host yang berbeda yang secara sinifikan membutuhkan kinerja yang tinggi bagi jaringan. Sehingga, tidak ada threshold diantara kinerja low-high bagi tipe jaringan ini.

- Mengambil Pengukuran Kinerja

→ Pengukuran aplikasi puncak dan kinerja perangkat dapat digunakan untuk menentukan seberapa besar penurunan kinerja yang dialami pada jaringan yang ada.

→ Pengukuran tersebut menjadi validasi masalah kinerja pada jaringan yang ada

- Persyaratan Pelacakan dan Pengelolaan

→Daftar persyaratan harus terus diperbarui, di lokasi di mana setiap orang yang terlibat dalam proses memiliki akses ke sana.

→Web merupakan alat untuk memposting, melacak, dan mengelola persyaratan.

→Ada sejumlah metode yang bisa digunakan untuk melacak dan mengelola persyaratan.

Diantaranya :

1. Bentuk paragraph

Example : persyaratan untuk upgrade ke peralatan jaringan ditampilkan di bawah

NR - 1,0-102. Semua (teknologi A 3/7/2007) peralatan jaringan harus mampu perangkat lunak (atau firmware 4/1/2000) (dihapus 4/17/2007) berbasis upgrade untuk memungkinkan untuk mendukung perubahan kecepatan tinggi (setiap 5/20 /2007) fitur dan fungsi layanan data.

→Perubahan dilakukan pada berbagai waktu, yang mencerminkan evolusi persyaratan saat berbicara dengan pengguna, manajemen, dan staf

2. Bentuk form tabel.

Metode ini dimana persyaratan disimpan dalam bentuk aslinya, dan semua perubahan ditambahkan ke dalam tabel.

- Developing Service Metrics

→ Service metrics untuk RMA termasuk:

❖ Reliability, dengan istilah mean time between failures (MTBF) dan mean time between mission-critical failures (MTBCF)

❖ Maintainability, dengan istilah mean time to repair (MTTR)

❖ Availability, dengan istilah MTBF, MTBCF, MTTR

❖ Pilihannya, uptime dan downtime (prosentase total waktu), laju error dan kehilangan pada level yang bermacam-macam, seperti packet error rate, bit error rate (BER), . cell loss ratio (CLR), cell misinsertion ratio (CMR), frame and packet loss rates

→ Service metrics untuk capacity termasuk:

❖ Data rate, dalam peak data rate (PDR), sustained data rate (SDR), dan minimum data rate (MDR)

❖ Data sices, termasuk burst sizes dan durations

→ Service metrics untuk delay termasuk:

❖ End-to-end atau round-trip delay

❖ Latency

❖ Delay variation → Contoh variables yang digunakan sebagai service metrics termasuk:

❖ Bytes in/out (per interface)

❖ IP packets in/out (per interface)

❖ Dropped internet control message protocol (ICMP) message/unit time (per interface) → Service-level agreement (SLA) metrics (per user) : satu dari dua perjanjian dasar yang dimiliki penyedia layanan dengan pelanggan mereka.

❖ Capacity limit

❖ Burst tolerance

❖ Delay

❖ downtime

- Alat Pengukuran

Alat pengukuran yang biasa digunakan yaitu:

1) Ping utilitas (tersedia dalam rilis TCP/IP) : mengukur penundaan bolak-balik antara sumber dan tujuan yang dipilih dalam jaringan.

2) Pathchar (tersedia dari ee.lbl.gov) : yang menggabungkan penundaan bolak-balik dan pengukuran kapasitas per tautan dengan jejak jalur, seperti halnya traceroute utilitas populer lainnya.

3) TCPdump : untuk menganalisis lalu lintas TCP

- Developing RMA Requiremen

→ Maintainability adalah ukuran statistik waktu untuk memulihkan sisten pada status operasional penuh, ketika satu kali mengalamai kegagalan. Umumnya diekspresikan sebagai mean time to repair (MTTR).

❖ Perbaikan sistem yang gagal terdiri dari beberapa langkah: deteksi, mengisolasi kegagalan paa komponen yang dapat diganti, waktu yang dibutuhkan untuk menerimakan bagian yang diperlukan pada lokasi komponen yang gagal (logistic time), dan waktu yang sebenarnya untuk mengganti komponen, menguji, dan memulihkan layanan sepenuhnya.

→ Availability (disebut juga ketersediaan operasional) adalah hubungan antara frekuensi kegagalan dari mission-critical failure dan waktu untuk memulihkan layanan.

→ Hal ini didefinisikan sebagai waktu rata-rata antara kegagalan mission-critical (atau waktu rata-rata antara kegagalan) dibagi dengan jumlah waktu rata-rata untuk memperbaiki dan waktu rata-rata antara kegagalan mission-critical atau waktu rata-rata antara kegagalan.

→ Formulanya:

❖ A = MTBCF/(MTBCF+MTTR) atau

❖ A = MTBF/(MTBF+MTTR)

→ Availability (disebut juga ketersediaan operasional) adalah hubungan antara frekuensi kegagalan dari mission-critical failure dan waktu untuk memulihkan layanan.

→ Formulanya:

❖ A = MTBCF/(MTBCF+MTTR) atau

❖ A = MTBF/(MTBF+MTTR)

- Uptime dan Downtime

→ Ukuran yang umum untuk availability diekspresikan dalam istilah persentase uptime or downtime. ❖ Misal, kebutuhan proposal (RFP) dari pelanggan berpotensi menyatakan kebutuhan uptime 99.999% (umumnya disebut “five nines”), tapi apa sesungguhnya yang dimaksud ? What do the terms uptime and downtime really mean?

→ Ketika availability direpresentasikan sebagai persentase dari uptime atau downtime, diukur perminggu perbulan, atu pertahun, berdasarkan total jumlah waktu selama sebuah periode.

→ Uptime adalah ketika sistem (aplikasi, perangkat, jaringan) adalah available pada user (dalam hal ini, user bisa saja adalah aplikasi atau perangkat)

→ Downtime dapat dijangkau dari ketidak mampuan untuk terhubungnya dalam jaringan, mempunyai konektivitas tetapi loss rates cukup tinggi (atau kapasitas cukup rendah) dimana aplikasi tidak berfungsi dengan baik.

- Mengukur Uptime

Persyaratan untuk uptime mungkin terlihat seperti ini:

Waktu Aktif Jaringan (lihat Gambar 3.11 dan 3.12):

1) Waktu aktif 99,99%, diukur setiap minggu, diukur pada setiap antarmuka router dan perangkat pengguna dalam jaringan.

2) Waktu aktif 99,999%, diukur setiap minggu, untuk akses ke jaringan server farm, diukur pada antarmuka router di server farm, di NIC server. Ping aplikasi juga akan digunakan untuk menguji konektivitas antara setiap LAN pengguna dan LAN server.

3) Perhatikan bahwa persyaratan ini tidak berlaku untuk periode waktu henti terjadwal untuk pemeliharaan

- Theresold and Limits

Contoh threshold yang umum untuk RMS adalah uptime.

➢ User biasanya membutuhkan sistem memungkinkan dapat beroperasi mendekati 100% dari waktu

➢ Uptime dapat mendekati 100%, dalam puluhan, ratusan, atau kadang ribuan persen, tetapi dengan trade-off sistem dalam hal kompleksitas dan biaya.

➢ Umumnya, kebutuhan uptime yang lebih besar atau sama dengan 99.99% dipandang sebagai high performance, sedangkan dibawah 99.99% adalah low performance.

➢ Tambahan, threshold umum diperkirakan 99.5% dapat digunakan untuk membedakan kebutuhan low-performance dari prototype dan testbed

- Developing Delay Requiremens

→ Untuk aplikasi yang mempunyai delay requirement, kita gunakan istilah end-toend delay, round-trip delay, dan delay variation sebagai ukuran delay dalam jaringan

→ Interaction delay (INTD) adalah perkiraan berapa lama user akan menunggu respon dari sistem selama sesi interaktif.

❖ Interaction delay dapat menjangkau dari 100 ms sampai 1 menit atau lebih.

❖ Umumnya, range yang digunakan 10 sampai 30 ms.

→ Human response time (HRT) adalah perkiraan threshold waktu dimana user memulai untuk melihat delay sistem.

❖ Diperkirakan 100 ms.

→ Network propagation delay adalah perkiraan berapa lama waktu yang dibutukan sinyal untuk melintasi media fisik atau link.

❖ Memberikan batas yang lebih rendah pada end-to-end dan round-trip network dan system delays.

❖ Propagation delay tergantung jarak dan teknologi.

- Developing Capacity Requirements : Data Rates

- Developing The Requirements Spesification

→ Spesifikasi kebutuhan dan peta kebutuhan merupakan hasil dari proses analisis.

→ Bagian pertama proses ini yaitu Menentukan Kondisi awal untuk proyek.

→ Mencakup jenis proyek jaringan, ruang lingkup proyekm tujuan proyek, administratif, dan keuangan yang bekerja pada proyek.

→ Bagian dari kondisi awal proyek mungkin menentukan apakah jaringan membutuhkan kinerja single-tier or multi-tier performance

→ Bagian kedua dari spesifikasi persyaratan terdiri dari persyaratan yang dikumpulkan dan diturunkan untuk jaringan

→ Seperti contoh gambar 3.29 beberpa persyaratab dipelajari dalam diskusi awal dengan pelanggan (manajemen dan staff)

Proses Analisis, Arsitektur, dan Desain Jaringan

Analisis jaringan, arsitektur, dan desain secra tradisional dianggap seni, menggabungkan aturan khusus individu dalam mengevaluasi dan memilih jaringan teknologi, layanan, dan protocol bisa dikombinasikan secara bermakna; bersama (seringkali sewenang-wenang) pilihan arsitejtur jaringan. Namun, seperti jenis lainnya seni, keberhasilan desain jaringan tertentu seringkali bergantung terutama pada siapa yang melakukannya.

Secara tradisional, analisis jaringan, arsitektur, dan desain telah didasarkan pada mengembangkan dan menerapkan seperangkat aturan untuk jaringan. Dalam mengembangkan seperangkat aturan seorang individu dapat mengambil dari pengalaman pribadi serta dari aturan umum seperti itu sebagai aturan 80/20 (dimana 80% lalu lintas jaringan adalah lokal dan 20% jarak jauh).

Tujuan dari analisis jaringan, arsitektur, dan desain adalah proses yang digynakan untuk menghasilkan desain yang logis, dapat direproduksi, dan dapat dipertahankan. Proses ini saling berhubungan, dalam hal keluaran dari suatu proses digunakan secara langsung sebagai masukan ke proses berikutnya, sehingga tercipta arus informasi dari analisis ke arsitektur dan dari arsitektur ke desain.

Arus informasi antara analisis jaringan, arsitektur, dan desain

1. Analysis : requirements, flows, ricks

2. Architecture : pilihan teknologi dan topologi, hubungan di dalam dan di antara fungsi jaringan

3. Design : peralatan, pilihan vendor, informasi lokasi

Analisa, arsitektur dan desain jaringan membantu mengidentifikasi dan menerapkan layanan jaringan dan level kinerja yang dibutuhkn untuk memenuhi kebutuhan user.

Proses analisis, arsitektur dan desain jaringan.

Analisa, arsitektur dan desain jaringan merupakan proses yang digunakan untuk menghasilkan desain yang logical, reproducible dan defensible.

- Network analysis:

· Diperlukan untuk mempelajari siapa usernya, aplikasinya, dana pa perangkat yang dibutuhkan dari jaringan

· Memahami bagaimana perilaku jaringan dalam berbagai variasi

· Mendefinisikan, menentukan, dan menggambarkan hubungan diantara user, aplikasi, perangkat dan jaringan

- Network architecture:

· Menggunakan informasi dari analisis proses untuk mengembankan konseptual, high-level, dan struktur end-to-end bagi jaringan

· memilih teknologi dan topologi

· menentukan hubungan antara fungsi jaringan (addressing/routing, network management, performance, dan security)

· biasanya tidak single “right” architecture atau desain jaringan, tetapi beberapa yang akan bekerja dimana satu bisa lebih baik dari yang lain.

- Design network

· Memberikan detail fisik pada arsitektur

· Target dari pekerjaan kita

· Puncak proses analisis dan arsitektur

· Termasuk blueprints dn pengembangan jaringan

· Pemilihan vendor dn layanan provider

· Pemilihan perangkat (termasuk tipe perlengkapan dan konfigurasi)

Hirarki dan Diversiti

Hirarki adalah tingkatan konsentrasi jaringan atau aliran trafik pada titik interkoneksi dalam jaringan, sama dengan jumlah titik interkoreksi baris dalam jaringan.

Hirarki penting karena membantu kita menentukan ukuran jaringan, termasuk routing dan konfigurasi pengalamatan, skala teknologi jaringan, kinerja, dan level layanan.

Diversity menyeimbangkan struktur interkoneksi jaringan pada level yang berbeda dalam desain untuk memberikan kinerja yang lebih baik sepanjang bagian jaringan.

Lapisan hirarki: core layer, distribution layer.

Daerah kerja analisis, arsitektur, desain jaringn

- Mendefinisikan masalah untuk ditempatkan

- Memunculkan dan mengelola kubutuhan customer

- Memonitoring jaringan, sistem, dan lingkungan yang ada

- Analisis data

- Membangun sejumlah pilihan untuk menyelesaikan masalah

- Mengevaluasi dan mengoptimalisasi pilihan berdasarkan pada macam-macam trade-off

- Memilih satu atau lebih pilihan

- Perencanaan implementasi

System

- Sistem adalah sejumlah komponen yang bekerja bersama untuk mendukung atau memberikan konektivitas, komunikasi, komunikasi, dan layanan pada user dari sistem.

- Terdiri dari: user, aplications, devices, dan networks.

- Device dapat dibagi menurut kelas untuk menunjukkan fungsi khusus, seperti storage, computing, aplikasi server, atauperangkat idividu. Dapat dibagi menurut operating system, device driver. Hardware, atau application programming interface

Karakteristik service (layanan)

- Service characteristic adalah kinerja jaringan individu dan parameter fungsional yang digunakan untuk menggambarkan layanan

- Layanan tersebut ditawarkan oleh jaringan pada sistem (penawaran layanan) atau diminta dari jaringan oleh user,aplikasi, atau perangkat

- Dipandang sebagai kebutuhan bagi jaringan.

Pages

ahmadfadhiljaya

Proses Analisis, Arsitektur, dan Desain Jaringan

About me

Follow Us

Press

Labels

recent posts

Blog Archive

Popular Posts

Like us on Facebook

Most Popular
